PCB鑼板機   HC-L530   機器特點：

1. 臺式單工作臺切割機，速度高達100mm/s，定位速度500mm/s

2. 在裝載和卸載期間能夠無間斷連續切割

3. 高質量的轉軸系統使系統能夠快速地加減速，減少同期時間，提高生產率，同時保持高精度

4. 使用高質量的硬件以保證高鋼度和高性能

5. 所有導螺桿被遮住以防止灰塵和臟物進入，從而提高轉軸的壽命和性能

鑼板機，PCB曲線分切機，郵票孔分板機，PCB鑼板機

本機采用高性能的步進電機運行和微步驅動的控制。

PCB鑼板機   HCVC-6     技術參數：

     1、驅動系統馬達：步進馬達+絲桿

     2、空移速度：500mm/s

     3、驅動系統重復精度：±0.02mm

     4、切割速度：最大100mm/s取決于線路板材料的切割質量

     5、分辨率：±0.01mm

     6、配置：X、Y、Z三軸

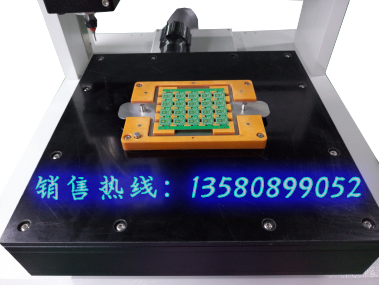

     7、線路板定位：特殊或標準夾具

     8、裝載方式：人工方式

     9、線路板厚度：0.4mm-4mm

     10、安全設置：整機緊急停止開關，主軸緊急停止開關，主軸馬達過熱和步進馬達過載檢測

     11、主軸馬達：功率：05千瓦；最大轉速：50000轉/分鐘；冷卻方式：風冷

     12、機器尺寸：650*550*615mm

     13、重量：73KG

     14、吸塵方式：下集塵采用24小時不間斷工作工業吸塵器

     15、系統：采用內載微電腦控制，PLC控制，觸摸式LCD顯示屏顯示。操作簡單方便。

     16、編程方式：在線教學編程或者CAD程式載入

     17、實現線、圓、圓弧插補運算

     18、雙手操作、急停保護、工作暫停功能

     19、具備8路信號輸入與人為8路信號輸出

     20、機器額定電壓：220VAC/50HZ

     21、機器額定功率：350VA

     22、本系統能儲存程序10－50組，每個最大存儲3000個點行

     23、具備斷電數據保存功能

     24、具備定時看門狗復位功能

     25、X、Y軸的最大驅動力是：25KG，25KG

     26、Z軸的最大驅動力是：10KG

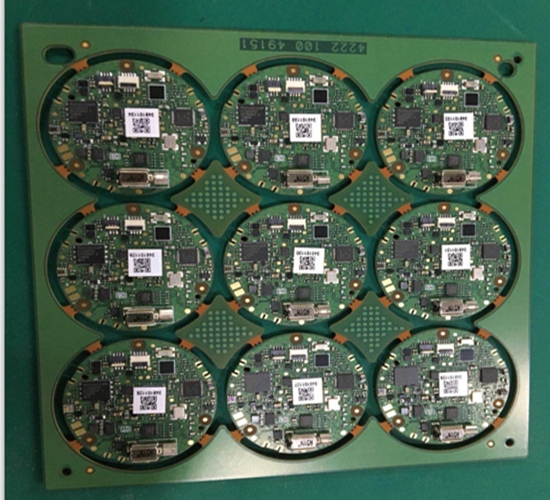

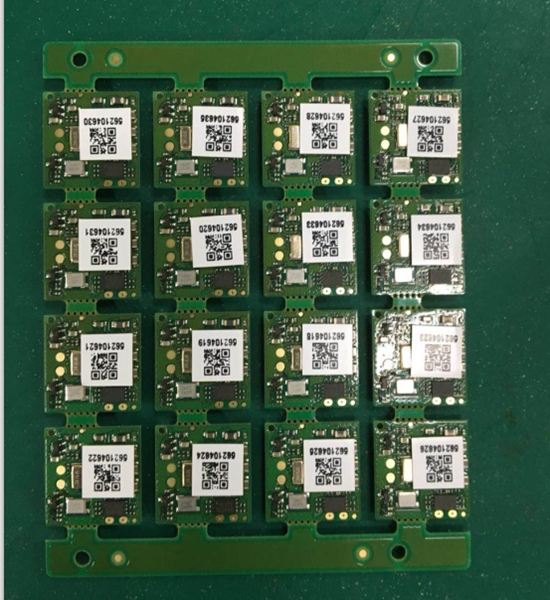

分板案例：
