產品特點:
PCBA在線雙方向分板機：
適用于各種V槽纖維板、鋁基板、銅板、紙板分切
進板方式 在線式運輸導軌
出板方式 ESD皮帶傳輸
一、可接駁流水線實現全自動分板無需要人工放板，分切后的PCB經流水線流出 設
備前后端都有SMEMA接口，方便和前后端設備連接。
二、更換產品快捷、省時，只需要更切換程序即可。
三、多種安全控制模式：結構防呆、光幕控制、軟件控制 。
四、微電腦控制，人機交換界面，簡單易懂 。
五、數據監控系統：開機時間監控、產能監控、故障監控等。 詳細參數
|
|
|
|
|
|
詳細規格:
|
|
|
|
1.設備外型規格
|
機器名稱
|
全自動在線V槽雙方向PCB分板機
|
|
機器型號
|
XJV-600
|
|
外形尺寸
|
長*寬*高=1300*1450*1650MM
|
|
外形
|
立式
|
|
重量
|
600KG
|
|
顔色
|
電腦白
|
|
2.設備供應要求
|
電源供應
|
AC220V 1800W
|
|
環境要求
|
清結干燥環境，避免潮濕或高溫
|
|
工作氣壓/管徑
|
大于0.6MP /6mm
|
|
零件離切割線最小距離
|
大于或等于1.5mm
|
|
最大最小分板長度：
|
300*250mm 12*12mm
|
|
吸盤要求
|
單片小板至少有一面要有大于10mm*10mm的空位
|
|
進板口調節
|
直接輸入?yún)?shù)，自動調節
|
|
PCB板元器件最高高度
|
PCB反面零件限高20MM,正面限高為35MM
|
|
3.設備軟件部份
|
控制器PLC
|
中研PLC
|
|
參數設置
|
根據V槽的尺寸觸摸屏直接輸入
|
|
存儲模塊
|
可存儲50組程序
|
|
觸摸屏
|
威綸觸摸屏
|
|
光纖傳感器
|
道川傳感器
|
|
4.刀片
|
金屬屬性
|
日本進口高速鋼
|
|
刀片角度
|
10-30度（可選擇）
|
|
使用壽命
|
500萬次
|
|
刀模精度
|
0.1mm
|
|
更換刀組及吸盤時間
|
60分鐘
|
|
5.主控分切系統
|
分板效率
|
15s/pcs（200*150mm） 標準速度切八刀為參照
|
|
步進/伺服器
|
中研精密步進（三菱伺服）馬達
|
|
導軌絲桿
|
上銀導力絲桿
|
|
氣動配件
|
亞德克（SMC）
|
|
流水線最大長寬
|
650mm*250mm（可訂制）
|
|
分板速度
|
0-800mm/s
|
|
刀模底座運動方式
|
伺服系統+絲桿導軌
|
|
吸盤機械手控制方式
|
步進馬達+導軌+皮帶傳動。
|
|
吸塵方式及功率
|
圓刀上吸塵 1500W
|
|
分板厚度
|
0.4-3.5mm
|
|
6.其它功能
|
誤操作防護
|
光柵 傳感器及軟件三重防護
|
|
零件表面處理
|
陽極 電鍍
|
|
安全防護
|
急停
|
|
斷電斷氣功能
|
有
|
|
自檢功能
|
開機時間監控產能監控，設備故障信息及自動排異系統
|
|
機體主要部份
|

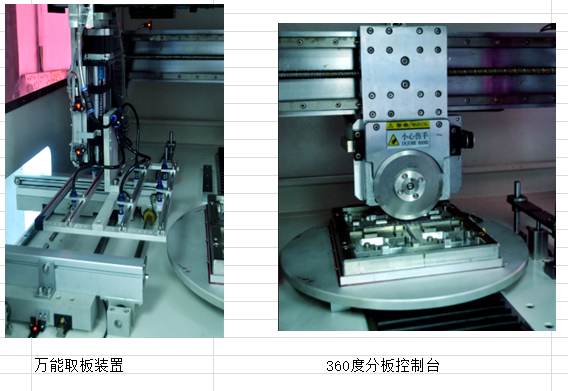

送板機（流水線），吸盤，三軸移動分板平臺，吸塵器
|
|
工作方式
|
自動機械手在線分切送板
|
|
適用范圍
|
插件/貼片后PCB板的雙方向V槽
|
|
