您當前的位置: 首頁 / 產品中心 / 在線分板機
產品名稱：XY在線V槽雙方向分板機
產品規格:HCVC-10A
產品特點:

PCB在線雙方向分板機   HCVC-10A  機器特點：


1、此設備適用于插件后PCB板的分板工作。
2、具有自動送料自動分切自動收板等功能, 機器操作簡單快捷。
3、各項參數的設定充分保證送板和分板的連貫性。
4、主要傳動部件采用精密步進馬達（雷賽伺服馬達）和SMC氣動元件,重復定位精度高。
5、整機采用三菱PLC+威綸觸摸屏控制,操作界面簡單方便。
6、設備工作電壓：220 V 50HZ
7、效率： 15s/pcs（150*150mm 切八刀為參照）
8、工作區域有安全光柵保護




機器分板動作說明


1、一臺機器配一個下刀分切刀模模塊在機器上。PCB板通過上板機構把PCB板送出到預定的軌道上；機械手移過來用真空吸嘴把PCB板運過來放到分切機器的刀模上。
2、PCB放在下面刀模模塊上后；移動到分切位置，機器上圓刀平移分切PCB板，平移分切完一刀后，下面刀模模塊再移動到分切位置；直到分完橫向的板精密旋轉中空平臺自動旋轉90度對豎向的板進行分切。
3、機器分切完P(guān)CB之后刀模刀組退出；取板機械手移過來把分切好的PCB板放和板廢料邊同時吸起來，移到廢料框上放下廢料，再平移到收板機構上的料盤上擺好產品由運輸線送走。
4 、機器分切刀模下面有工業吸塵器吸走PCB粉塵。
以此循環工作。
備注：分切好的一塊塊小PCB板，可根據客戶要求自動擺放在料盒（料盤，或直接放在流水線上）中由流水線運走。




機器簡要說明：



    全自動在線V槽分板機型“V”槽分板機對分板質量有更進一步的提高；可實現V槽X,Y雙方向自動分切，對分切鋁基板、銅基板、FR4、玻纖板分裁干凈無毛刺，分板機可以接駁流水線實現全自動分板無需人工放板；分切好的板經流水線運走大大節省人力，完全實現無人化分板作業。

    變換產品時直接換取刀模部分及吸盤部份無需人工去慢慢調刀大大節省時間。




PCB在線雙方向分板機   HCVC-10A 詳細參數：



1.設備外形規格


機器名稱：  全自動在線V槽雙方向分板機
機器型號:   XJVC-10A
外形尺寸:   長*寬*高=1350*1200*1800MM
外形 :     立式
重量 :     600KG
顏色 :     電腦白

2.設備供應要求

電源供應 :             AC220V  1800W
環境要求:          清潔干燥環境，避免潮濕或高溫
工作氣壓/管徑:           大于0.6MP/8MM
零件離切割線最小距離:      大于或等于1.5MM
最大最小分板長度：      300*250MM   12*12MM
吸盤要求:      單片小板至少有一面要有大于10MM*10MM的空位
進板口調節:l          直接輸入?yún)?shù)，自動調節
PCB板元器件最高高度: PCB反面零件限高20MM,正面限高為35MM

3.設備軟件部分 控制器PLC 倍捷PLC

參數設置:     根據V槽的尺寸觸摸屏直接輸入
儲存模塊:     可儲存50組程序
觸摸屏:      威綸觸摸屏
光纖傳感器:     歐姆龍

4.刀片

金屬屬性:   日本進口高速鋼
刀片角度 :  10-30度（可選擇）
使用壽命:   500萬次
刀模精度:   0.1MM
更換刀組及吸盤時間 :60分鐘

5.主控分板系統

分板效率:     15s/PCS(200*150mm)標準速度切8刀為參照
步進/伺服器:            精密步進（雷賽伺服）馬達
導軌絲桿:                         上銀導軌絲桿
氣動配件:                         亞德客（SMC）
流水線最大長寬:       650mm*250mm（可訂制）
分板速度:                           0-800mm/s
刀模底座運動方式:        伺服系統+絲桿導軌
吸盤機械手運動控制方式:  步進馬達+導軌+皮帶傳動
吸塵方式及效率:             刀組下吸塵  1500W
分板厚度 0.4-3.5mm

6.其它功能

誤操作防護:          光柵 傳感器及軟件三重防護
零件表面處理:                  陽極 電鍍
安全防護:                            急停
斷電斷氣功能:                       有
自檢功能:     開機時間監控，產能監控，設備故障信息及自動排異系統
機體主要部分:  送板機（流水線），吸盤，三軸移動分板平臺，吸塵器
工作方式:     自動機械手在線分切送板
適用范圍 :    插件/貼片后PCB板的雙方向V槽

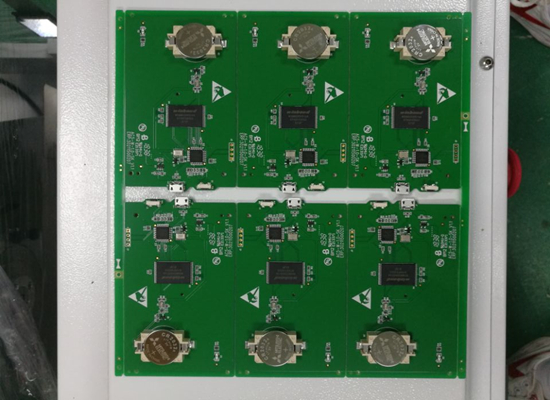

分板案例：
