全自動分板機/自動V槽分板機     簡要說明：

      全自動在線V槽分板機型“V”槽分板機對分板質量有更進一步的提高；可實現V槽X,Y雙方向自動分切，對分切鋁基板（300-1500MM)、銅基板、FR4、玻纖板分裁乾淨無毛刺，分板機可以接駁流水線實現全自動分板無需人工放板；分切好的板經流水動運走大大節省人力，完全實現無人化分板作業。變換產品時直接換取刀模部分無需人工去慢慢調刀大大節省時間。

全自動分板機/自動V槽分板機  機器特點：

1、設備用于單組多刀自動分板，根據不同產品制作不同的模。且更換產品方便快捷。

2、電氣控制部分可在人機界面選擇即可實現，方便開啟或屏蔽；

3、有人機界面，臺面上采用光幕形式及亞克力罩，確保安全

4、分板刀模下面有集塵托盤（可以根據客戶要求加裝吸塵裝置）

5、整體采用落地式結構

6、自動線設備機架采用方通焊接機架，鈑金件封板，表面烤鋼漆；

7、設備工作臺面采用45#鋼板或ＡＬ6061鋁板，表面鍍鉻/氧化；

8、設備外形尺寸：長1900*寬700*高1100 （板到地面的距離為：900MM）

9、設備凈重200KG

全自動分板機/自動V槽分板機    機器參數：

1、設備適用于所有帶V槽的拼板

2、分切長度：長度小于400的V槽拼板

3、分切厚度：0.5～3.5 MM

4、分切拼板寬度6-240ＭＭ

5、分切材質：纖維板、鋁基板、銅基板

6、刀模精度： +0.1MM

7、刀模壽命：50萬次以上

8、數據監控系統：開機時間監控，產能監控，設備故障信息及自動排異系統等.

9、分板工作方式：采用送板機或直接吸盤對接流水線，將PCBA送入或吸入分板模上，裝模后通過設定的程式路線，按PCBA拼板的V槽走完。分切完后通過吸盤裝產品和費料邊同時吸走。費料邊到費料框上送入，產品送入流水線上的盤子內送走。循環作業完全實現無人化生產。

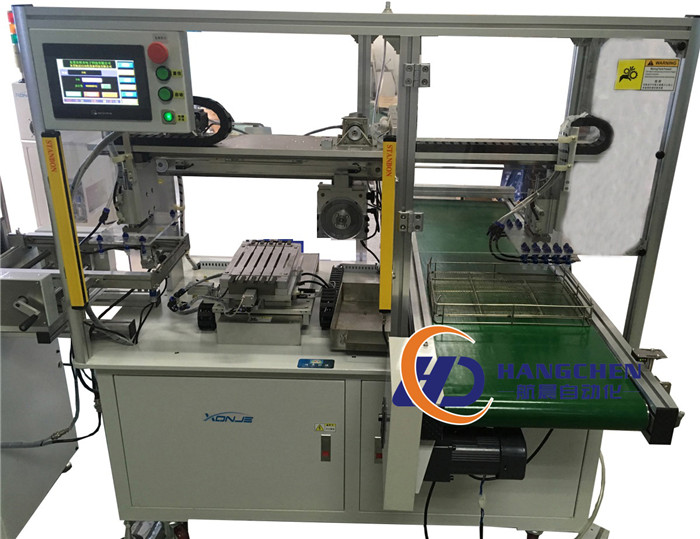

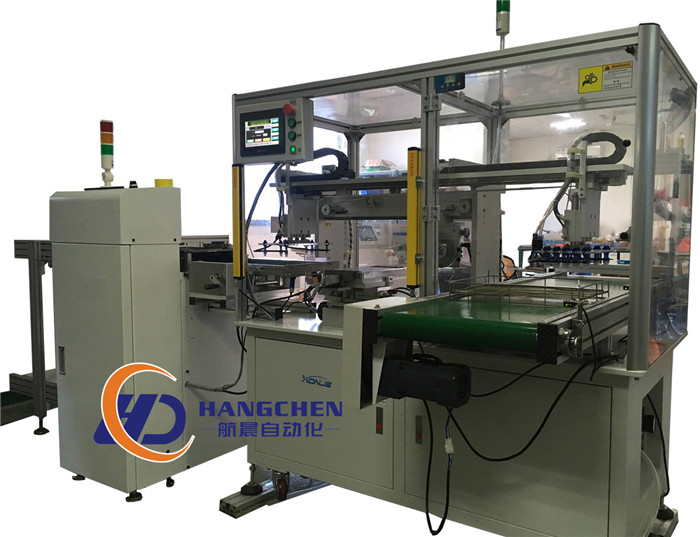

整機圖片：

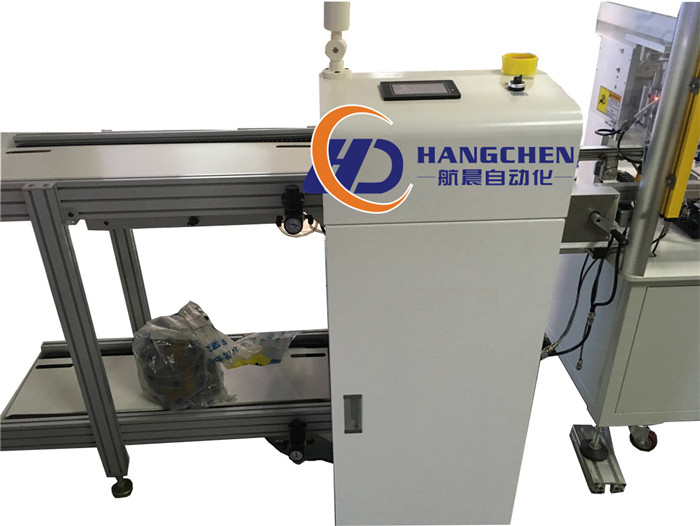

送板機構圖如下：

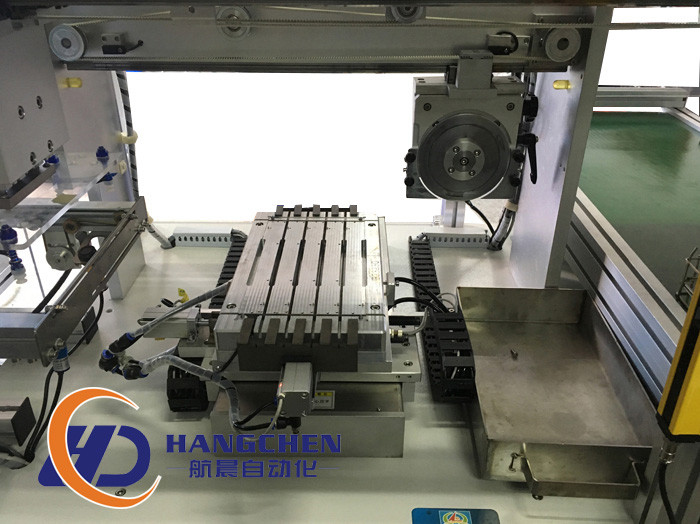

分板機構圖如下：

切完出料機構圖如下：

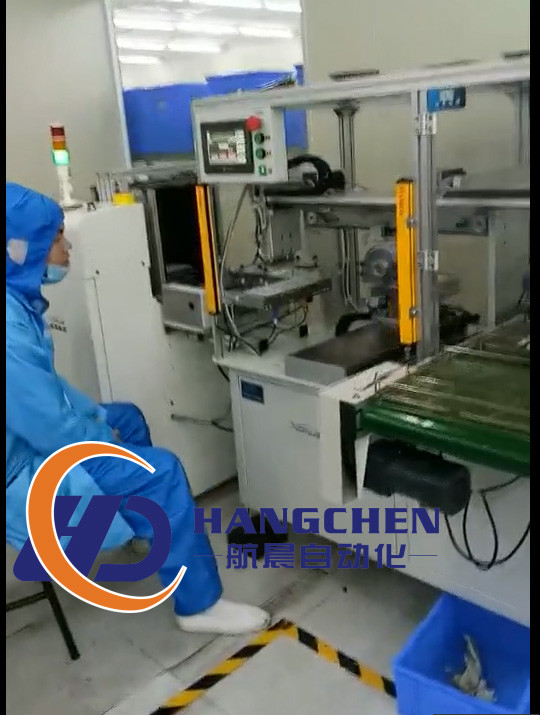

客戶工廠案例如下：
