產品中心 Products

您當前的位置: 首頁 / 產品中心 / 在線分板機

產品名稱：在線V槽雙方向分板機

產品規格:HCVC-12A

產品特點:

在線V槽雙方向分板機 XJVC-12A 機器特點：

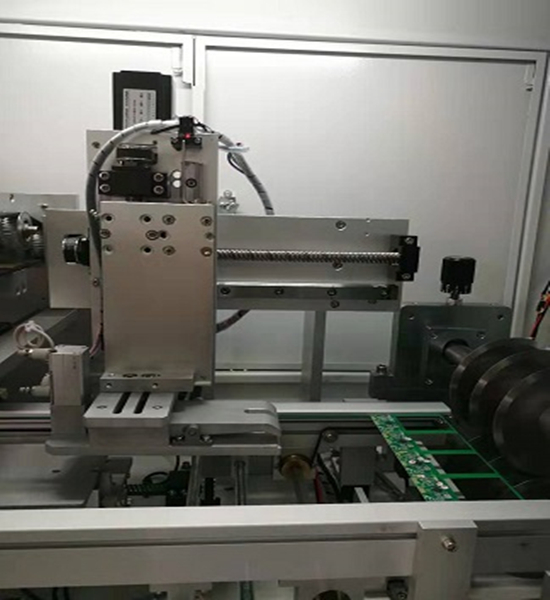

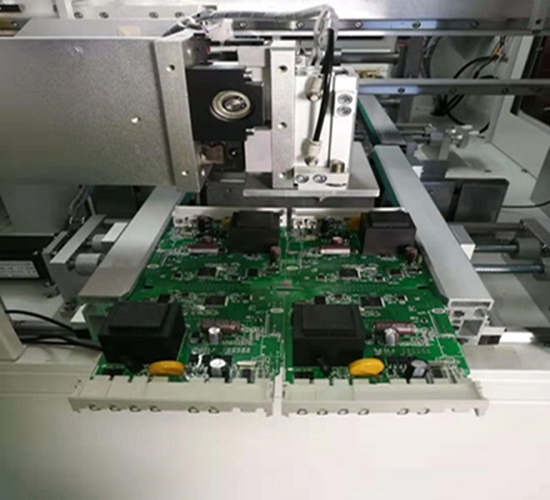

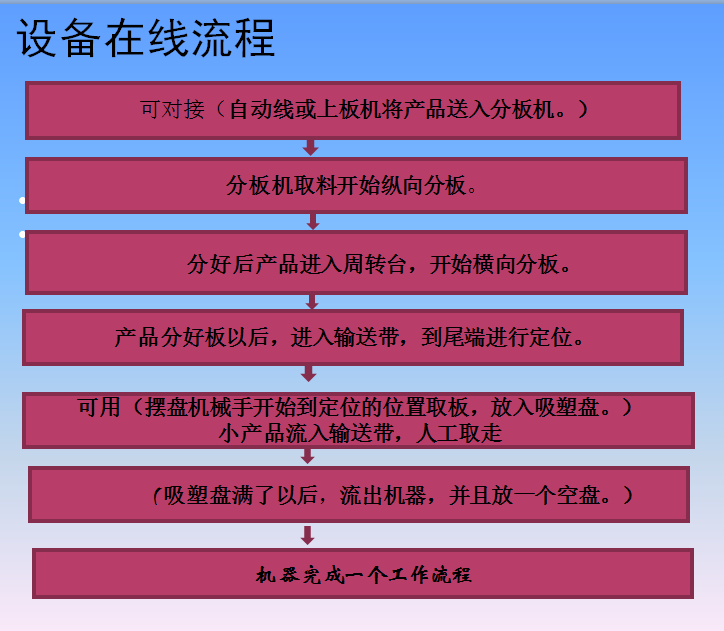

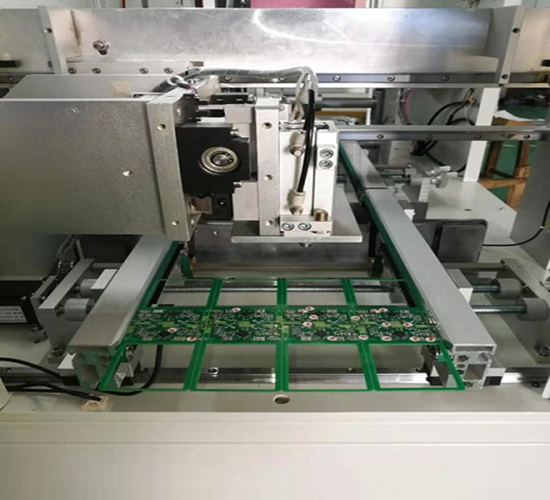

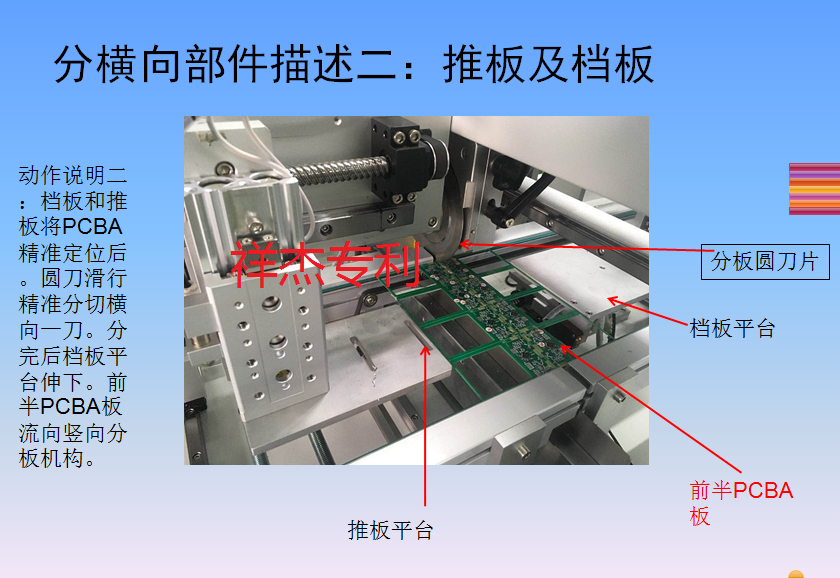

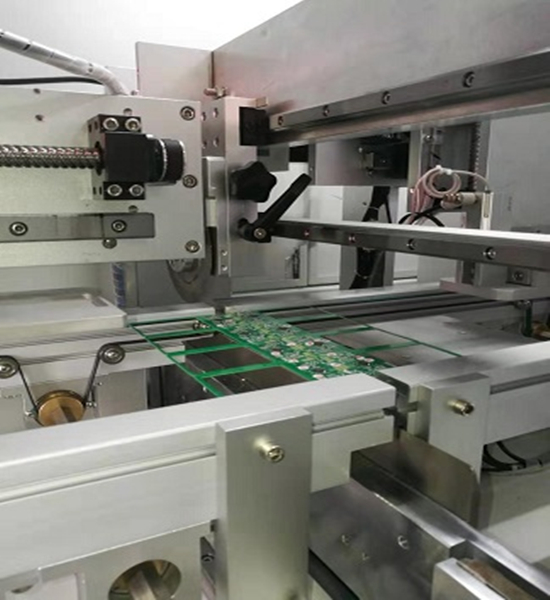

1、PCBA板通過上板機構把PCBA板送出到預定的軌道上；運輸軌道把PCBA送到下直刀上方，下直刀升起上直刀走過來進行Y方向切割；按設定切割位置把Y方向全部切割完成；

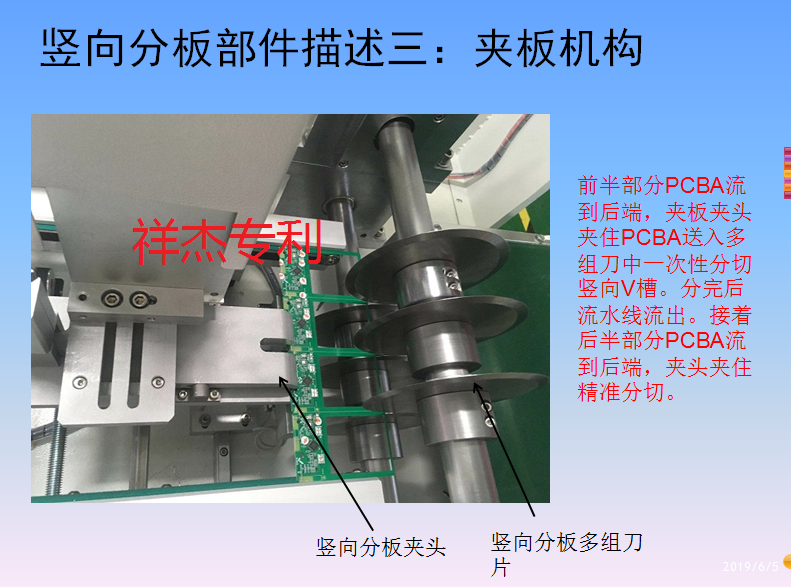

2、Y方向切割完的PCBA，經軌道流到多組多刀上進行X方向一次性分切；

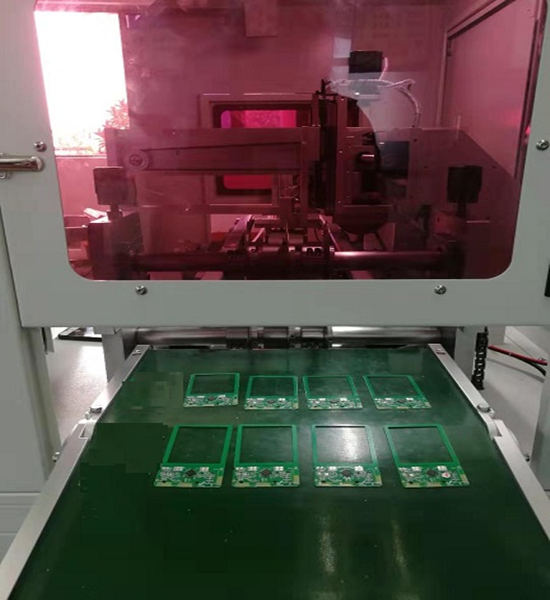

3、分切出來的PCBA產品落到出料運輸帶上，經運輸帶流入后面的工站；
4 、機器分切刀組下面有工業吸塵器吸走PCB粉塵。以此循環工作；
備注：分切好的一塊塊小PCB板，可根據客戶要求自動擺放在料盒（料盤，或直接放在流水線上）中由流水線運走；

在線V槽雙方向分板機 HCVC-12A 技術參數：

1、此設備適用于插件后井字型PCB板的分板工作；
2、具有自動送料、自動分切、自動收板等功能, 機器操作簡單快捷；
3、各項參數的設定充分保證送板和分板的連貫性；
4、主要傳動部件采用精密伺服、步進電機和SMC、亞德客氣動元件,重復定位精度高；
5、整機采用三菱PLC加威綸觸摸屏控制,操作界面簡單方便；
6、設備工作電壓：220 V 50HZ
7、效率：10s/pcs（150*150mm 切八刀為參照）
8、工作區域有安全光柵保護。

1.設備外形規格

機器名稱 ：全自動在線V槽雙方向分板機
機器型號： HCVC-12A
外形尺寸：長*寬*高=1500*800*1500MM
外形：立式
重量： 300KG
顏色：電腦白

2.設備供應要求

電源供應 ： 220V AC 1000W
環境要求: 清潔干燥環境，避免潮濕或高溫
工作氣壓/管徑 : 大于0.6MP/8MM
零件離切割線最小距離: 大于或等于1.5MM
最大最小分板長度： 300*300MM 12*12MM
進板口調節 : 前側固定，后側活動調節
PCB板元器件最高高度: PCB反面零件限高20MM,正面限高為35MM

3.設備軟件部分控制器PLC 信捷PLC

參數設置：根據V槽的尺寸觸摸屏直接輸入
儲存模塊：可儲存50組程序
觸摸屏：威綸觸摸屏
光纖傳感器：歐姆龍

4.刀片金屬屬性日本進口高速鋼

刀片角度： 10-30度（可選擇）
使用壽命： 500萬次
刀模精度： 0.1MM

5.主控分板系統

分板效率： 15s/PCS(200*150mm)標準速度切8刀為參照

步進/伺服：山濃/松下
導軌絲桿：上銀導軌絲桿
氣動配件：亞德客/SMC
流水線最大長寬： 650mm*250mm（可訂制）
分板速度： 0-800mm/s
吸盤機械手運動控制方式：步進馬達+導軌+皮帶傳動
吸塵方式及效率：刀組下吸塵 1500W
分板厚度： 0.4-3.5mm

6.其它功能誤操作防護 光柵傳感器及軟件三重防護

零件表面處理：陽極電鍍
安全防護 ：急停
斷電斷氣功能：有
自檢功能：開機時間監控，產能監控，設備故障信息及自動排異系統
機體主要部分：送板機（流水線），吸盤，三軸移動分板平臺，吸塵器
工作方式：自動機械手在線分切送板
適用范圍：插件/貼片后PCB板的雙方向V槽
